模具顶料选用、分布的原则是什么?

模具顶料选用、分布的原则是什么?

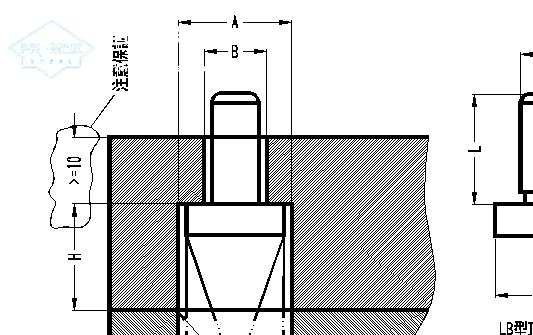

⑴顶料销常用规格系列

⑵顶料销选用的原则

① 一般选用¢8mm规格的顶料销,若无多余位置时可适当选用¢4、¢6两种规格的顶料销。

② 当所需顶料力很大,位置又够放时可选用¢10的顶料销(一般不予选用)

③ 顶料销长度的选择,要选用标准长度,并考虑不需要在模板上沉孔。

⑶顶料销分布原则

① 折弯成形块钢材s136 料价格弯边每隔20~30mm均匀分布顶料销,非折弯可适当均匀分布2~4个顶料销,但上、下模脱料销的位置愤怒不要重叠,也可设计小顶块脱料。

② 顶料销的分布必须保证顶料销孔四分点到模具折弯边***近距离为3~4mm。

③ 内孔精定位销两边一般对称分布两个顶料销,外形精定位可视需要确定是否需要安装顶料销。

④ 顶料销的分布还要考虑整个工件的稳定性。
