成形模折弯成形块结构设计要注意些什么?

发布时间:2021-08-26 07:23:32 阅读次数:

成形模折弯成形块结构设计要注意些什么?


⑴滚轴

一般情况滚轴选用d=¢6mm,特殊时可选用¢4mm或¢8mm。

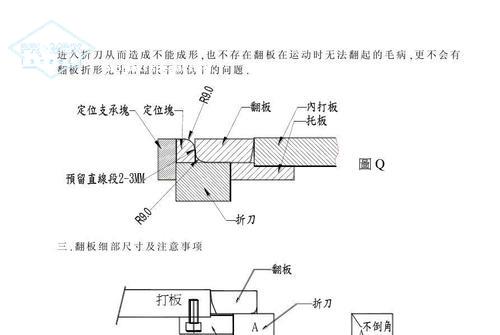

⑵折弯成形块

① 折弯成形块采用夹板铣槽,内六角螺钉(M10)紧固的方法固定。一般折弯成形块槽长度与宽度尺寸标注到精确到小数点后两位,公差取+0.05mm,在不影响产品定位及成形以后的尺寸时,折弯成形块槽长度方向应在折弯成形块的基础上单边加大0.2mm,以利折弯成形块的装配。深度一般最小5~6mm,在折弯成形块高度H〉42mm时,铣槽深度按加工图面尺寸,控制公差范围±0.1mm,通常采用线性标注或坐标标注形式。

② 折弯成形块长度一般不宜超200mm,折弯成形块长超过150mm时,选用3~4个内六螺钉(M10)紧固。

③ 折弯凸模的材质一般选用合金工具钢,日本JIS标准代号SKD11,对应AISI标准的代号D2,相当于铬钢Cr12MoV,其热处理硬度取值为58~60HRC。
