冲压模具的基本结构大致由哪几部分组成

冲压模具的基本结构大致由哪几部分组成

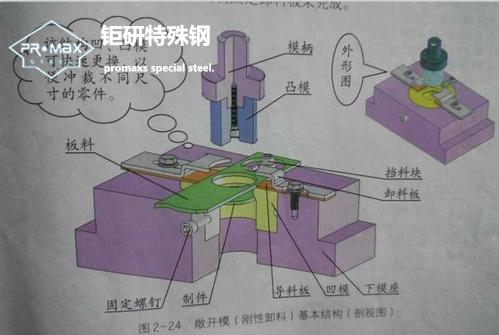

模具基本结构分上模、下模由模柄(冲头把)、上模座(上托)、导套、凸模、垫板、固定板、脱料版和螺钉以及销钉等零抚顺s136模具钢材件组成;下模由下模座、导柱、凹模、导料板(侧面导板)、承料板、挡料板和螺钉、销钉等零件组成。

冲压模具零件通常分为两类:一类是工艺零件,这类零件直接参与工艺过程的完成,并和坯料有直接接触,只对模具完成工艺过程不直接参与完成工艺过程,也不和坯料直接接触,只对模具完成工艺过程起保证做用,或对模具功能起完善作用,包括导向零件、紧固零件、标准件及其他零件等。应该指出,不是所有的冲模都具备上述六种零件,尤其是单工序模,但是工作零件和必要的固定零件等是不可缺少的。
